G、GD滑动轴承型

适用于各种通用机械的场合、最高转速可达 1000 rpm/min。
G 型为单节，GD 型为双节。
每节最大转动角度为 45°。
滑动轴承、免维护。
成品孔径公差为 H7，另可根据要求，开键槽、六角孔和方孔。
按德国 DIN808 标准生产。

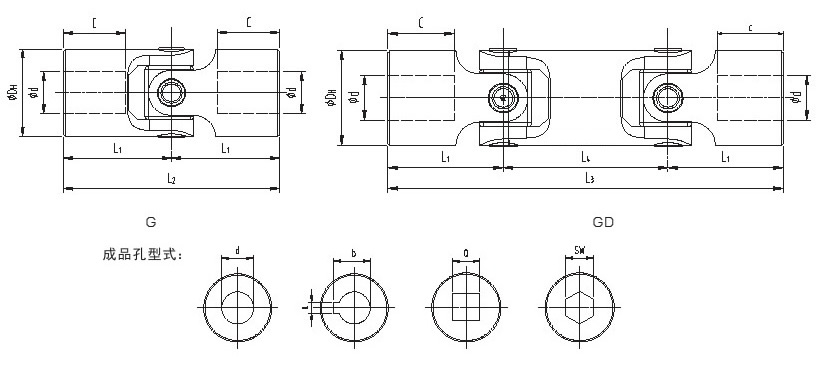

G 型和 GD 型带滑动轴承精密十字万向联轴器的基本选型参数和主要尺寸
型号		G 型和 GD 型总体尺寸													重量
型号		额定	许用	成品孔径 d	DH	l1	l2	C	l3	l4	a	b	Q	SW	G 型	GD 型
G	GD	N.m	rpm	尺寸 (mm)											kg	kg
00G	00GD	5.3	1000	5	12	15.5	31	8	50	9	—	—	—	—	0.015	0.03
