GA、HA型可伸缩型

每节最大转动角度为 45°。
连接更大的轴间距。
GA 型 ( 滑动轴承 )nmax=1000min-1。
HA 型 ( 滚针轴承 )nmax=4000min-1。
可带快速锁紧 GR 和 HR。
成品孔径公差为 H7，另可根据要求，开键槽、六角孔和方孔。
按德国 DIN808 标准生产。

建议长度
型号	尺寸
型号	Lmin-Lmax
1	140	160	180	230
1	170	200	240	330
2	160	180	200	220	250	280	300
2	190	225	270	300	355	420	450
3	170	180	200	220	250	280	300	350	400
3	200	220	260	300	350	420	450	550	650
4	190	210	240	250	275	300	380	400
4	210	250	320	350	390	430	590	630
5	230	250	270	290	300	400	500
5	280	320	370	400	415	620	820
6	250	270	290	320	380	420	500
6	300	340	380	440	560	640	800
7	250	270	290	330	350	480	800
7	280	320	350	430	470	710	800
8	295	310	350	380	420	460	500
8	345	375	450	500	590	660	745
9	330	350	370	400	450	500	540
9	380	420	455	510	620	720	795

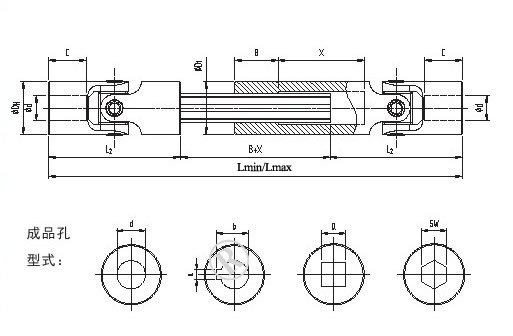

基本选型参数和主要尺寸
型号		尺寸 (mm)
GA	HA	成品孔径 d	DH	l2	C	Lmin-Lmax	B	a	b	Q	SW	D1
GA	HA	( 最小 - 最大 )	DH	l2	C	Lmin-Lmax	B	a	b	Q	SW	D1
01GA	01HA	10	22	48	12	可	30	3	11.4	10	10	22
02GA	02HA	12	25	56	13	根	40	4	13.8	12	12	26
03GA	03HA	14	28	60	13	据	40	5	16.3	14	14	29
04GA	04HA	16	32	68	16	用	40	5	18.3	16	16	32
05GA	05HA	18	36	74	17	户	40	6	20.8	18	18	37
06GA	06HA	20	42	82	18	决	45	6	22.8	20	20	42
07GA	07HA	22	45	95	22	定	50	6	24.8	22	22	47
08GA	08HA	25	50	108	26		50	8	28.3	25	25	52
09GA	09HA	30	58	122	29		60	8	33.3	30	30	58
10GA	10HA	35	70	140	35		70	10	38.3	—	—	70
11GA	11HA	40	80	160	40		80	12	43.3	—	—	80
